Если не работает прикуриватель, начинать лучше не с разборки панели, а с простых проверок: убедиться, что питание должно быть включено в текущем режиме зажигания, подключить заведомо исправный прибор и проверить предохранитель. Если он цел, следующий шаг – измерить напряжение на гнезде. Если новый предохранитель снова перегорает, нужно искать перегрузку или короткое замыкание, а не устанавливать защиту большего номинала.

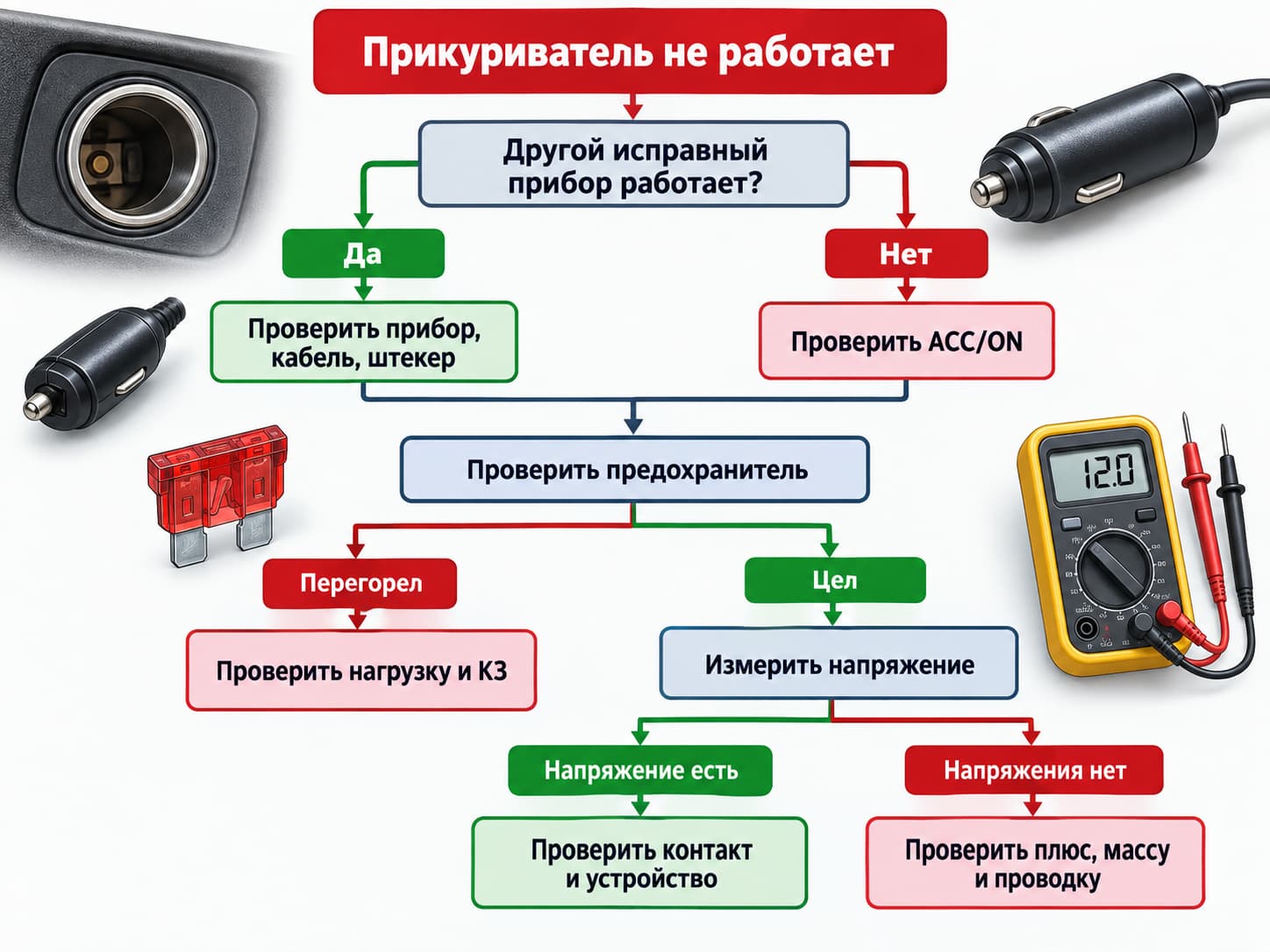

Что проверить в первую очередь

По характеру неисправности можно сразу сузить круг причин.

Что происходит	Что проверить сначала
Не включается только один прибор	Сам прибор, его кабель и штекер
Ни один исправный прибор не работает	Режим ACC/ON, затем предохранитель
Предохранитель перегорел	Что было подключено, допустимую нагрузку и возможное КЗ
Новый предохранитель снова сгорает	Прекратить замены и искать неисправность
Предохранитель цел	Наличие напряжения
Передняя точка работает, задняя или багажная – нет	Цепь конкретного гнезда
Напряжение есть, но прибор не включается	Контакт штекера, кабель и само устройство
Одновременно отказали другие потребители	Возможную общую цепь по электросхеме

Похожее по форме гнездо в современном автомобиле может быть не классическим прикуривателем, а 12-вольтовой точкой питания только для аксессуаров. Принцип диагностики во многом одинаков, однако допустимая нагрузка, режим работы и схема защиты определяются производителем машины.

Почему не работает прикуриватель

Причина может находиться как в самом гнезде, так и в защищающей его цепи либо подключённом оборудовании.

Питание отключено в текущем режиме

В одних автомобилях питание появляется в режиме ACC или при включённом зажигании. В других отдельные точки остаются активными некоторое время после выключения двигателя.

Универсального правила нет, поэтому сначала стоит проверить руководство автомобиля и повторить тест в предусмотренном производителем режиме.

Неисправен подключённый прибор

Если перестала работать только зарядка, компрессор, насос или регистратор, это ещё не означает неисправность автомобильной цепи.

Проведите перекрёстную проверку:

1. подключите к этой точке заведомо исправное устройство;
2. проблемный прибор проверьте от другой исправной совместимой точки питания.

Если другой потребитель включается нормально, причину следует искать в самом оборудовании, его кабеле или штекере.

Перегорел предохранитель

Предохранитель защищает цепь от чрезмерного тока. Его срабатывание может быть связано с:

• превышением допустимой нагрузки;
• коротким замыканием;
• неисправным подключённым прибором;
• повреждением штекера или кабеля;
• проводящим посторонним предметом внутри гнезда;
• повреждением самого разъёма или проводки.

По одному перегоревшему элементу определить точную причину невозможно.

Нарушен контакт

Штекер должен надёжно соприкасаться с центральным и боковыми контактами. Загрязнение, окисление, деформация или износ могут привести к тому, что напряжение присутствует, но устройство работает нестабильно или не включается.

Нет питания или массы

Если защита исправна, а напряжения на контактах нет, проблема может находиться в разъёме, положительном проводе, соединении с массой либо другом участке электрической цепи.

Определить направление дальнейшей проверки помогают измерения.

Как проверить прикуриватель по шагам

1. Подключить другой исправный прибор

Это самый простой способ отделить неисправность автомобиля от проблемы конкретного оборудования.

Если другой потребитель от той же точки работает, питание, скорее всего, исправно.

2. Проверить режим ACC или зажигание

Включите режим, при котором точка должна получать питание согласно руководству автомобиля.

Отсутствие напряжения при полностью выключенном зажигании само по себе не свидетельствует о неисправности.

3. Проверить предохранитель

Номер, расположение и номинал зависят от модели и года выпуска. В схемах встречаются обозначения CIG, CIGAR, POWER OUTLET, P/OUTLET, ACC и другие.

Порядок действий:

1. найдите блок по руководству автомобиля;
2. определите защитный элемент именно нужной цепи;
3. сверьте его номинал;
4. проверьте состояние.

Если плавкая перемычка выглядит целой, но остаются сомнения, предохранитель можно проверить электрически.

Устанавливать элемент большего номинала нельзя.

4. Осмотреть гнездо

При отключённом питании проверьте, нет ли внутри:

• металлических предметов;
• сильного загрязнения;
• следов перегрева;
• оплавления;
• заметно деформированных контактов.

При следах перегрева или повреждения изоляции дальнейшую эксплуатацию лучше прекратить до выяснения причины.

5. Измерить напряжение

Если предохранитель исправен, следующим этапом становится проверка мультиметром.

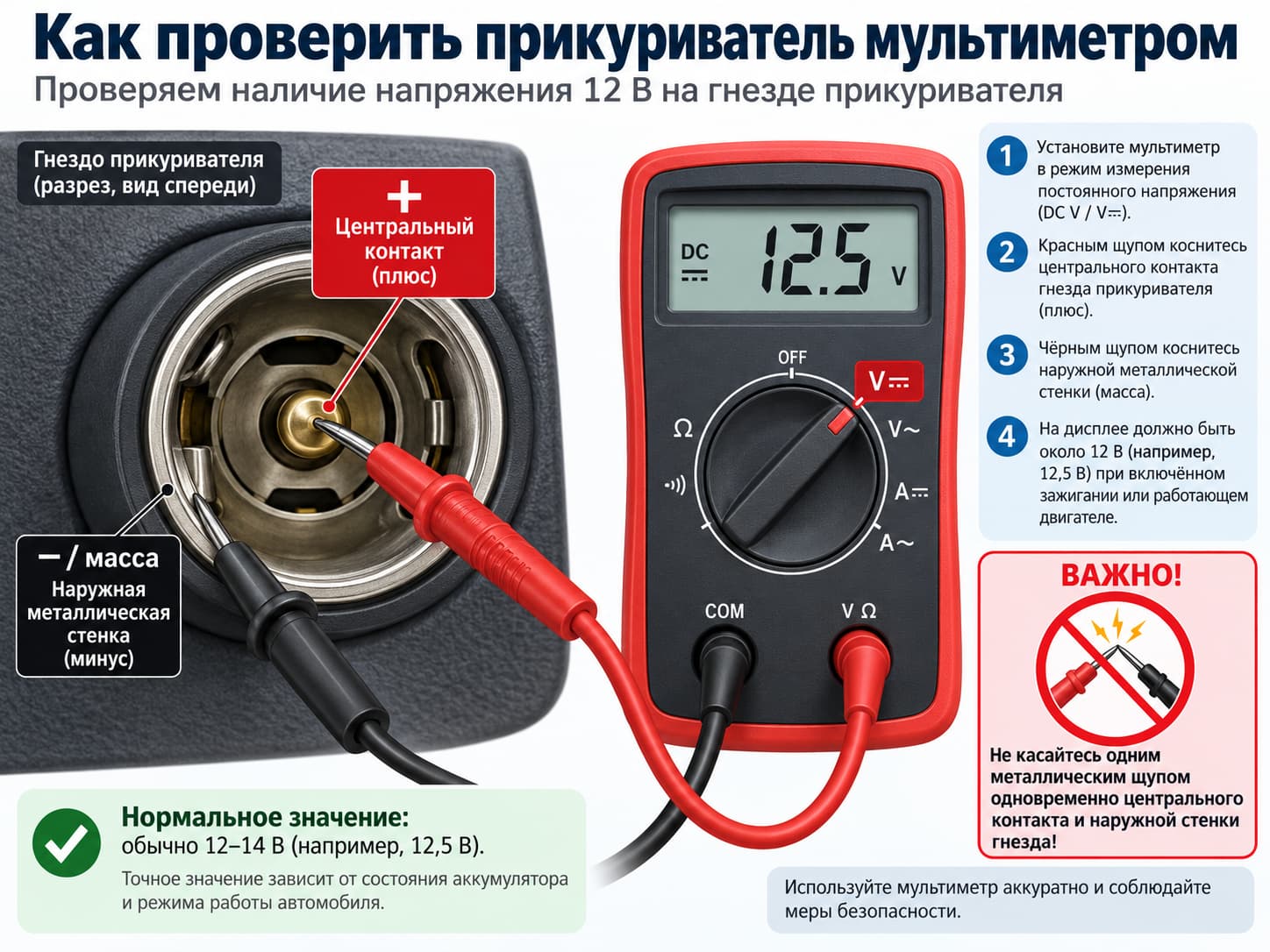

Как проверить прикуриватель мультиметром

Переведите прибор в режим измерения постоянного напряжения – DC V или V⎓.

В стандартном автомобильном гнезде:

• центральный контакт – положительный;
• наружная металлическая часть – отрицательный контакт, связанный с массой.

Красный щуп устанавливают на центральный контакт, чёрный – на наружную металлическую часть.

Важно не замкнуть центральный контакт на стенку гнезда металлической частью щупа.

Не нужно ожидать ровно 12,0 В. Число 12 В обозначает номинальное напряжение автомобильной сети, тогда как фактическое значение зависит от состояния аккумулятора и работы системы зарядки.

Полезнее сравнивать показание с напряжением бортовой сети в том же режиме.

Результат	Что он означает
Напряжение есть	Питание до точки приходит
Напряжения нет	Нужно разделить неисправность плюса и массы
Центральный контакт даёт напряжение относительно кузова, но не относительно наружного контакта	Вероятна проблема массы
Нет напряжения и относительно заведомо хорошей массы кузова	Нужно искать отсутствие положительного питания

Если дальнейшая диагностика требует доступа к проводке за панелью, необходимо работать уже по электрической схеме конкретной модели.

Предохранитель цел, а прикуриватель не работает

Если защита визуально исправна, простая замена деталей проблему не локализует.

Проверяйте последовательно:

1. действительно ли найден предохранитель нужной цепи;
2. исправен ли он электрически;
3. должно ли присутствовать питание в текущем режиме ACC/ON;
4. есть ли напряжение между контактами гнезда;
5. присутствует ли плюс относительно хорошей массы кузова;
6. исправны ли разъём и проводка.

Если положительное питание относительно кузова есть, а через контакты самого гнезда нормального напряжения нет, вероятна неисправность отрицательного контакта или массы.

Если питание и масса исправны, следует возвращаться к проверке штекера и подключённого оборудования.

Что делать, если предохранитель прикуривателя перегорает снова

Разовое срабатывание защиты и её постоянное перегорание – разные диагностические ситуации.

Если предохранитель перегорел один раз, вспомните, какое оборудование было подключено непосредственно перед отказом. Особенно внимательно стоит проверить сравнительно мощные потребители: компрессор, насос, автомобильный холодильник, инвертор или разветвитель с несколькими устройствами.

Допустимая нагрузка различается у разных машин. Встречаются цепи, рассчитанные, например, на 10, 15 или 20 А, поэтому ориентироваться нужно только на руководство конкретного автомобиля.

Если после установки исправного элемента он снова перегорает, продолжать замены не следует.

Возможные причины:

• превышение допустимой нагрузки;
• короткое замыкание в подключённом устройстве;
• повреждение кабеля или штекера;
• проводящий предмет внутри гнезда;
• замыкание в самом разъёме;
• повреждение проводки автомобиля.

Ставить защиту большего номинала нельзя – цепь потеряет предусмотренный производителем уровень защиты.

Какой предохранитель отвечает за прикуриватель

Единого номера и номинала для всех автомобилей нет.

Нужный элемент может находиться в салонном блоке, под капотом или в другом месте, предусмотренном конструкцией машины. Несколько точек питания в одном автомобиле также могут иметь раздельную защиту.

Правильный способ поиска:

1. открыть руководство или схему блока для конкретной модели и года выпуска;
2. найти обозначение соответствующей цепи;
3. сверить номер;
4. проверить указанный производителем номинал.

Менять его следует только на элемент того же номинала.

Если не работает только одно гнездо

Ситуация, когда передняя точка исправна, а задняя, вторая или расположенная в багажнике – нет, уже позволяет сузить диагностику.

Проверять нужно конкретную ветвь:

1. её предохранитель;
2. наличие напряжения;
3. массу;
4. разъём;
5. контакты;
6. проводку.

При этом нельзя заранее считать, что у каждой точки обязательно есть отдельная защита – это определяется схемой автомобиля.

Если вместе с прикуривателем не работает магнитола или другое оборудование

Одновременный отказ нескольких потребителей может указывать на общий участок электрической цепи.

Если одновременно перестали работать, например, прикуриватель и магнитола, по схеме автомобиля нужно проверить:

• имеют ли они общую защиту;
• получают ли питание через один монтажный блок;
• есть ли у них общая линия ACC или другой связанный участок.

В разных моделях схемы отличаются, поэтому универсального правила о совместном предохранителе для этих устройств нет.

Почему от прикуривателя не работает зарядка, компрессор или насос

Если автомобильная точка исправна, а конкретный прибор не включается, причина может находиться в самом оборудовании.

Проверьте:

• работу прибора от другой совместимой точки;
• состояние штекера;
• кабель;
• качество контакта;
• собственный предохранитель устройства или штекера, если он предусмотрен конструкцией.

Особого внимания требуют мощные потребители.

Если после подключения компрессора, насоса или другого оборудования сработала защита автомобиля, сравните требования прибора с допустимой нагрузкой цепи. Сам факт наличия подходящего штекера ещё не означает, что устройство допустимо подключать к любой автомобильной точке питания.

Если защита срабатывает повторно при допустимой заявленной нагрузке, возможна неисправность оборудования или короткое замыкание.

Когда самостоятельную проверку лучше прекратить

Базовую диагностику можно выполнить без глубокой разборки электрики. Дальнейшее вмешательство нежелательно, если:

• новый предохранитель снова перегорает;
• заметны оплавленные контакты или повреждение изоляции;
• проводка нагревается;
• одновременно отказали несколько систем;
• нет достоверной электрической схемы;
• для проверки требуется разбирать панель или вскрывать жгуты;
• измерения нестабильны и не позволяют локализовать неисправность.

В такой ситуации причину следует искать по электрической схеме автомобиля, а не продолжать менять предохранители или само гнездо методом исключения.
